     在校準的過程中由于被測件的多樣性，使得矢量網絡分析儀校準種類繁多，操作者比較容易出現誤區，有的時候校準出來的結果看似很“漂亮”，但其實是錯誤值。接下來將列舉一些比較常見的誤區。

操作技術人員最比較容易出現的錯誤就是：使用校準網絡儀的校準件檢驗校準結果的正確性！通常操作技術人員會在校準之后，將剛剛校準操作的開路器/短路器連接到儀器上，觀察S11的對數幅度曲線是否在0dB附近；或者直接連接兩個端口，觀察S21/S12的對數幅度曲線是否在0dB附近。

上邊第一句話一說出來，很多人就認識到問題出在哪了。相信沒有哪一個實驗是使用同一個東西來驗證自己的正確性。校準件的廠商通常提供專門的校驗件，以便于用戶進行驗證校準結果的正確性。若沒有校驗件，建議使用另外一套校準件或者自己保留一個已知特性的適配器/轉接器/衰減器進行驗證。

力矩扳手是校準件的標配，通常手冊中也會介紹力矩扳手的使用方法。力矩扳手也是“定標”過的產品，能保證校準件與儀器/電纜接觸面到達“恰到好處”的接觸。過緊和過松的接觸都會對校準件接觸面的接觸電阻造成影響，從而讓校準結果變差。

（兩端都是3.5mm陰頭）

在面對非插入器件，校準的過程要用到轉接器（電子校準件因可以配置接頭類型，可以不使用轉接頭）。對于轉接器的引入，操作者通常把含有延時和損耗的適配器當做沒有延時和損耗的直通（即0長度直通）來測量。此方法誤差大，在3GHz時，傳輸跟蹤幅度有大約幾十分之一dB的抖動，而40GHz時可以達到1dB，這種方法也會造成反射的不確定。

在面對非插入器件，矢量網絡分析儀提供多種高精度的校準方式：未知直通校準、電子校準等。

三、請選用高質量的電纜

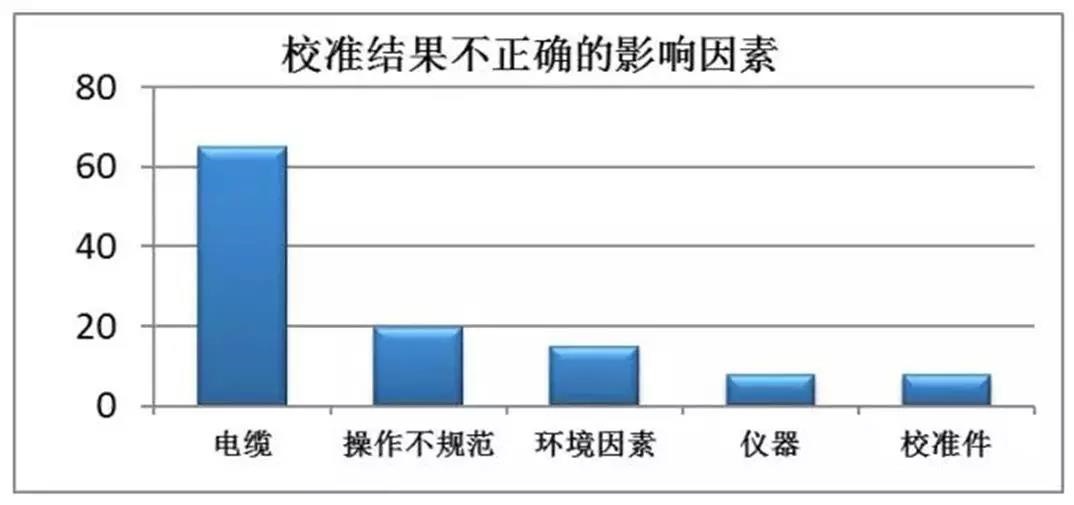

數據統計結果表明，質量高的電纜對測試有著事半功倍的效果，而差電纜則會讓校準結果出現難以預料的偏差，從而花費大量時間查找問題。
好馬配好鞍！花了大價錢買儀器和校準件，為何不舍得給配個高質量的電纜呢？

五、校準一次可以用多長的時間？
因為矢量網絡分析儀是在特定環境下校準的，隨著時間的推移，環境因素與校準時刻的情況變得不一致，導致校準結果失效。環境因素包含溫度、濕度、電纜彎曲程度等，很難定量而談。因此，校準一次后，直到你覺得校準效果不滿足測試要求時，那么再次進行校準。
