     要了解一下數字示波器的分段存儲功能，我們先來看看這個功能解決了什么問題，存在的價值是什么。

     首要我們要明確一點，數字示波器通過ADC模數轉換器將模擬信號轉換成了數字信號，只能努力去還原信號本來的樣子，要想達到100%還原是不可能的，那么這個還原就肯定會存在誤差，誤差小的時候我們能接受，有的時候誤差大了可能信號基本的樣子都變了，那自然不是我們想要的結果。

      數字示波器作為一個系統，影響其測量精度的因素有很多種，其中比較重要的因素就是數字示波器的帶寬和采樣率，而數字示波器的采樣率=存儲深度÷波形記錄時長，采樣率的上限和存儲深度是固定的，我們記錄波形的時長如果超過一定程度，考慮到存儲深度的限制，采樣率就必然相應的也要降低，采樣率下降就有可能導致信號失真。

      比如說下圖是一個I2C總線信號，圖左邊時基是20us，圖右邊時基是20s。可以看到圖左邊是正常的脈沖信號，此時的采樣率是1GSa/s。圖右邊考慮到波形記錄時長增加，采樣率下降到了500KSa/s。

那么有沒有什么辦法來解決或者緩解這樣的情況呢？

    我們將數字示波器的時基打到10ms，可以看到我們采集到的I2C總線信號有很大一部分時間采集的其實都是無用信息。我們真正需要看的信號只是整個周期的一小段。并且無用信息和有用信息之間的周期都是大致一致的。

那么，我們是不是可以讓數字示波器只記錄有用信息的那一段，無用信息的那段就不記錄，這樣不就可以節省大量的存儲深度，進而緩解甚至解決之前出現的那種問題了嗎？

      而這個功能，事實上就是我們今天要講的分段存儲，分段存儲其實就是讓數字示波器只記錄我們想要的片段，進而可以更高效地利用數字示波器的存儲深度且保證波形細節。在足夠的采樣率下捕獲多個波形事件，以便進行有效的分析，分段存儲還可以幫助測試者捕獲偶發信號和更優化地保存和顯示所需的數據。

    我們來看看如何設置分段存儲以記錄上圖中I2C總線信號的有用片段，及其如何用分段存儲來捕獲偶發信號和更優化地保存所需的數據。

    首要，我們調整數字示波器的時基，設置好觸發方式，使得有用信息部分占滿整個數字示波器屏幕，如下圖所示，可見此時的采樣率為1GSa/s。

    接下來，我們打開示波器將記錄長度設為合適值，然后打開分段存儲設置，設置要存儲的段數，比如說下圖設置成了86段，代表示波器會記錄86段上圖那樣的有用信息，點擊開啟分段存儲。

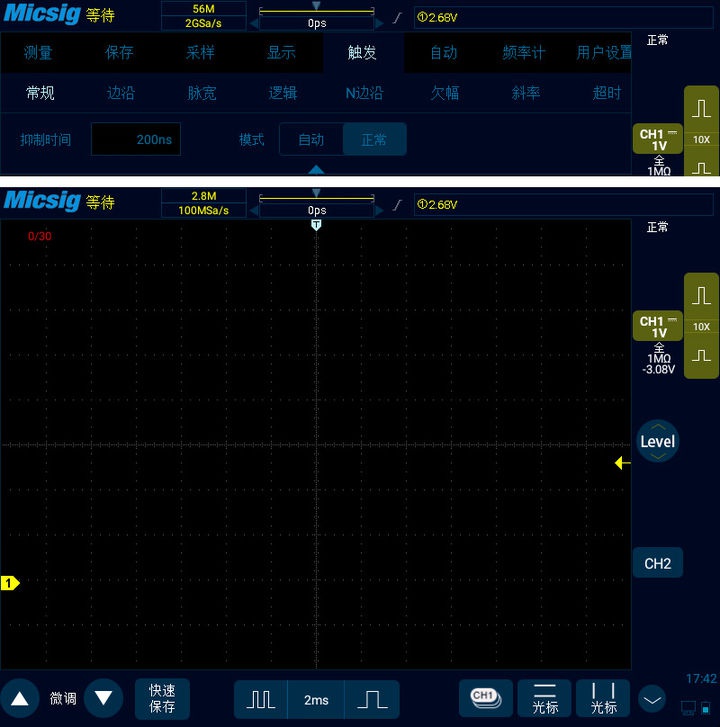

    比如說我們要捕獲30個異常情況脈沖，首先我們把示波器的觸發模式改為正常，調節好觸發方式（類似單次觸發的操作），當異常情況信號沒有到來的時候示波器處于等待狀態，可以看到采集到的信號個數是0/30。
